Изоляторы
Изоляторы
Стандарты:
ГОСТ 27661
МЭК 305
|
Обозначение типа изолятора |
по МЭК 305 |
U40B |
U70BS |
U70BL |
U120B |
||
|---|---|---|---|---|---|---|---|
|
по ГОСТ 27661 |
ПС40А |
ПС40А |
ПС70Е |
ПС70Е |
ПС120Б |
ПС120Б |
|
| Минимальная механическая разрушающая нагрузка |
кН |
40 |
40 |
70 |
70 |
120 |
120 |
| Минимальная механическая разрушающая нагрузка остатка изолятора |
кН |
32 |
32 |
56 |
56 |
96 |
96 |
| Диаметр, D |
мм |
175 |
175 |
225 |
225 |
225 |
225 |
| Строительная высота, Н |
мм |
100 |
110 |
127 |
146 |
127 |
146 |
| Длина пути утечки |
мм |
190 |
190 |
303/320 |
303/320 |
320 |
320 |
| Сферическое соединение, d |
мм |
11 |
11 |
16 |
16 |
16 |
16 |
| Пробивное напряжение в изоляционной среде |
кВ |
100 |
100 |
130 |
130 |
130 |
130 |
| Выдерживаемое напряжение 50 Гц (в сухом состоянии) |
кВ |
55 |
55 |
70 |
70 |
70 |
70 |
| Выдерживаемое напряжение 50 Гц (под дождем) |
кВ |
33 |
33 |
40 |
40 |
40 |
40 |
| Выдерживаемое импульсное напряжение 1,2/50 +/- |
кВ |
70/70 |
70/70 |
100/100 |
100/100 |
100/100 |
100/100 |
| Напряжение по уровню радиопомех |
дБ |
|
|
60 |
60 |
60 |
60 |
|
|
|
|
20 |
20 |
20 |
20 |
|
|
дБ |
86 |
86 |
86 |
86 |
86 |
86 |
|
|
|
25 |
25 |
25 |
25 |
30 |
30 |
|
| Масса |
кг |
1,7 |
1,7 |
3,4/3,6 |
3,4/3,6 |
3,9 |
3,9 |
Стандарты:
ГОСТ 27661
МЭК 305
Стандарты:
ТУ 3493-170-00111120-2000
Изолятор ШФ 20Г1 предназначен для изоляции и крепления проводов, в том числе изолированных, на воздушных линиях электропередачи, в распределительных устройствах электрических станций и подстанций переменного тока на напряжение до 20 кВ.
Стандарты:
Specs (TU) 3493-133-00111120-96
Стандарты:
ТУ 3493-170-00111120-2000
|
Напряжение, не менее |
Пробивное напряжение в изоляционной среде |
кВ |
180 |
| Выдерживаемое импульсное |
кВ |
135 |
|
| Выдерживаемое напряжение 50Гц (в сухом состоянии) |
кВ |
85 |
|
| Выдерживаемое напряжение 50Гц (под дождем) |
кВ |
65 |
|
| Среднегодовой уровень отказов |
отн.ед/год |
0,0005 |
|
| Длина пути утечки, не менее |
мм |
400 |
|
| Механическая разрушающая сила при изгибе, не менее |
кН |
13 |
|
| Масса, не более |
кг |
3,5 |
|
Компания «ЭнергетикПНЗ» предлагает купить изолятор в Пензе. В нашем каталоге представлены все актуальные модели: опорные, проходные, линейные, защитные, такелажные и т. д. се реализуемые электрические изоляторы для проводов высокого напряжения имеют необходимые сертификаты соответствия. Любые штырьевые, стержневые и т. д. модели (керамические (фарфоровые) и стеклянные) всегда есть на нашем складе.
Форма оплаты — любая. Возможна организация поставок прямо с завода изготовителя. Действуют акции и специальные предложения. Оптовые и постоянные клиенты могут рассчитывать на особые условия сотрудничества.
Ассортимент продукции
Наши изоляторы пользуются заслуженной популярностью у заказчиков компании. Такое оборудование предназначено для любого способа прокладки кабеля (наружный, внутренний). Мы будем рады предложить вам актуальные модели, присутствующие на рынке. Особо уточним: если вы хотите купить изолятор электрический, который временно отсутствует на складе, изложите свои требования нашим менеджерам, и требуемые модели будут доставлены.
Варианты, которые мы будем рады предложить вашему вниманию:
- С различным типом крепления: штырьевые, подвесные, линейные опорные.
- С любым материалом изготовления: керамические (фарфоровые), стеклянные, полимерные.
- Специальные модели: высоковольтные, линейные (штырьевые, тарельчатые, стержневые, орешковые, анкерные), защитные, такелажные.
Какой можно купить изолятор в Пензе?
Всё предлагаемое оборудование соответствует стандартам ГОСТ 27661 и МЭК 305. Вы можете уточнить интересующие технические подробности у наших менеджеров либо же ознакомиться с краткой таблицей ТТХ.
Актуальные модели, присутствующие на складе:
- Серия «ПС» (подвесные, стеклянные): ПС40А, ПС70Е, ПС120Б, ПСД70Е (двухъюбочная модификация).

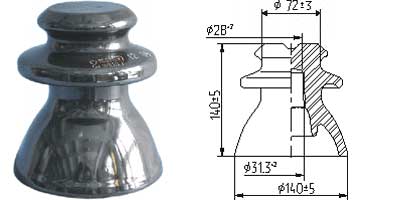

- Серия «ШФ» (штырьевые, фарфоровые): ШФ 20Г1, ШФ10Г, ШФ20Г.
Характеристики (для серий «ПС» и «ШФ» соответственно):
- Напряжение при стандартной влажности (кВ): 55-70 / 65-86.
- Напряжение в условиях повышенной влажности или дождя (кВ): 33-40 / 42-65.
- Импульсное напряжение (кВ): 70-70 — 100-100 / 100-100 — 135-135.
- Длина пути утечки (мм): 190-320 / 256-400.
Если вы хотите купить изолятор в Пензе, но не знаете, какому поставщику можно безусловно доверять, обращайтесь в компанию «ЭнергетикПНЗ». Мы дорожим своей репутацией и сделаем всё для того, чтобы вы никогда не пожалели о принятом решении. Звоните нам!
