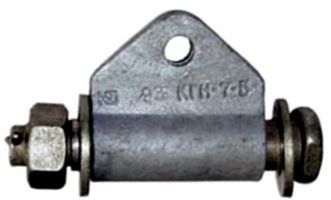

Узлы крепления типа КГН
Узлы крепления типа КГН предназначены для крепления изолирующих подвесок на специальных переходах с большими механическими нагрузками. Конструкция узла крепления выполнена в виде вертлюга, позволяющего осуществлять привязку к опорам трубчатых и других конструкций. Узлы крепления КГН соответствуют требованиям ТУ 3449-00111120-94.
|
Марка узла |
Размеры, мм |
Разрушающая |
Масса, кг |
|||||
|---|---|---|---|---|---|---|---|---|
| B | L | H | H1 | D | d | |||
|
КГН-7-5 |
16 |
60 |
120 |
105 |
17 |
32 |
70 |
3,07 |
|
КГН-12-5 |
22 |
70 |
160 |
140 |
23 |
40 |
120 |
5,2 |
|
КГН-16-5 |
25 |
70 |
160 |
140 |
26 |
40 |
160 |
5,22 |
|
КГН-21-5 |
28 |
85 |
180 |
160 |
29 |
50 |
210 |
10,1 |
|
КГН-30-5 |
36 |
100 |
200 |
180 |
38 |
56 |
300 |
15,6 |
|
КГН-45/30-1А |
40 |
115 |
242 |
190 |
42 |
56 |
450 |
16 |
|
КГН-45-5 |
40 |
115 |
220 |
200 |
42 |
70 |
450 |
23,6 |
|
КГН-60-5 |
45 |
125 |
220 |
200 |
47 |
75 |
600 |
29 |
